Устройство теплообмена Везувий "Гейзер" предназначено для получения горячей воды при использовании дровяных печей. «Гейзер» устанавливается на печь в качестве стартового участка дымохода и нагревает воду за счёт получения энергии от первого метра дымохода.

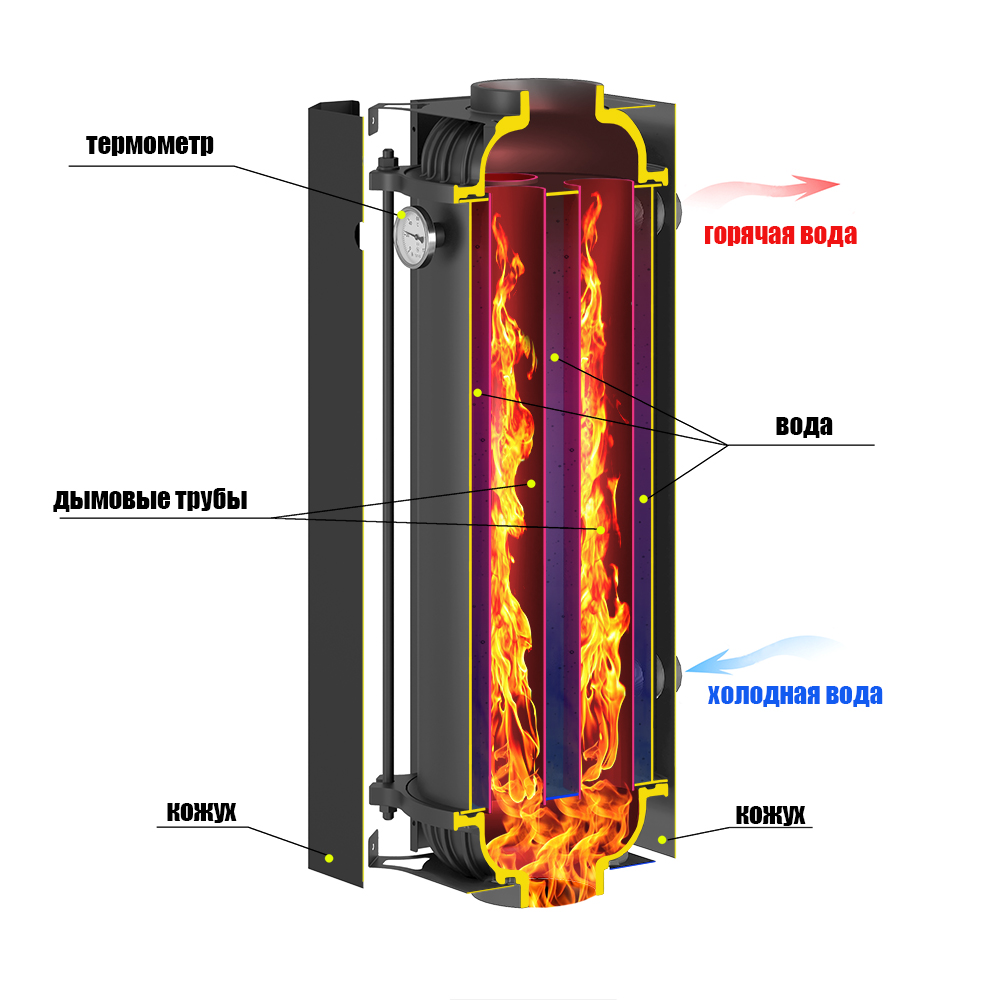

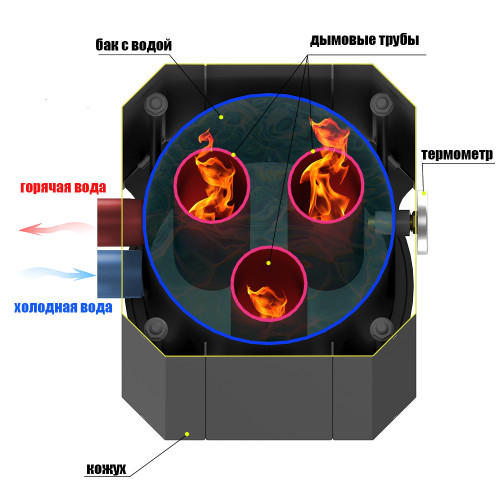

Устройство теплообмена Везувий "Гейзер" представляет собой стальной бак цилиндрической формы, внутри которого установлены три дымовые трубы внутренним диаметром 70 мм.
Бак заполняется водой (или другим теплоносителем), которая нагревается в процессе работы печи и обеспечивает работу водяного отопления в доме.
Раскалённые газы проходят через дымовые трубы, нагревают воду или теплоноситель. Через патрубок подачи вода выходит в систему отопления, а после остывания возвращается обратно в устройство теплообмена через патрубок обратки. Диаметры этих патрубков – дюйм с четвертью.

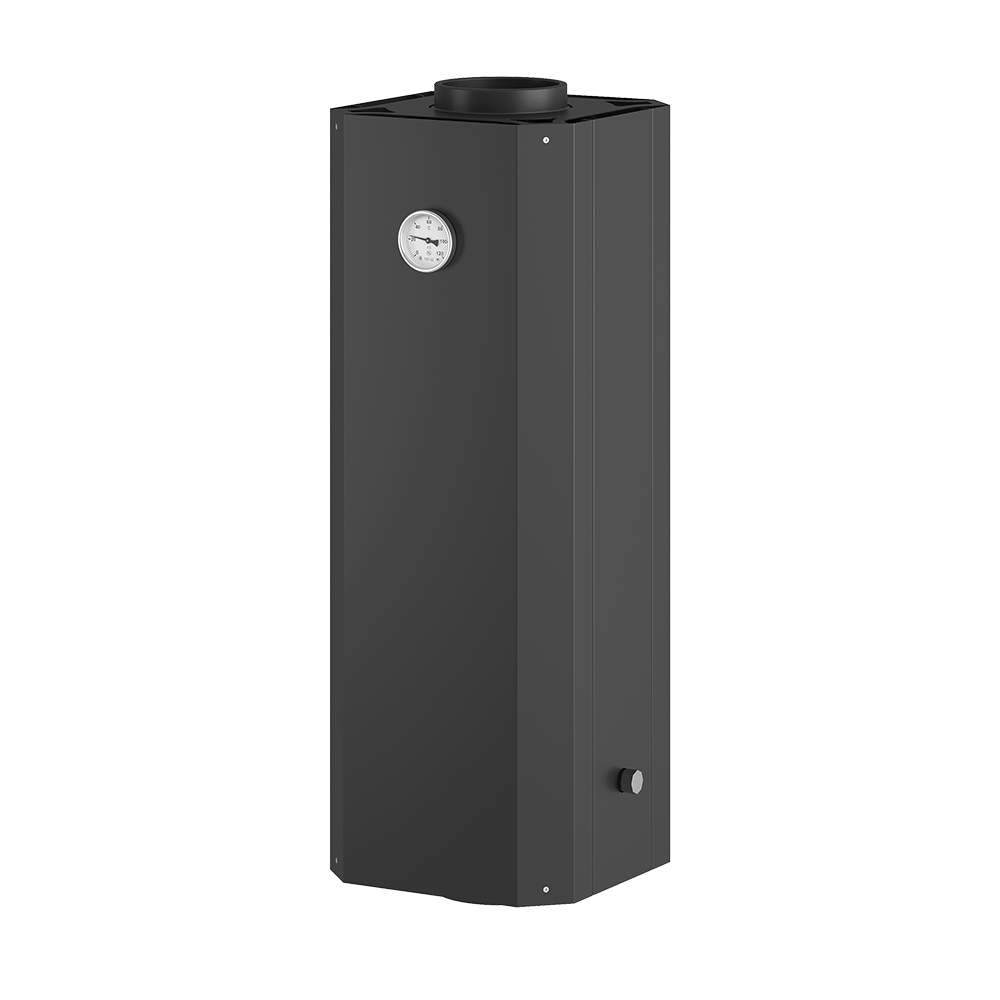

Бак «Гейзера» вмещает в себя 20 литров воды, оснащён термометром для контроля температуры в устройстве. При работе не рекомендуется превышение температуры теплоносителя более 95 градусов по Цельсию.
Номинальная мощность теплообменника – 10 киловатт, что при обустройстве водяного отопления позволяет обогреть помещение размером до 100 квадратных метров.
Сверху и снизу устройство «Гейзер» комплектуется чугунными входным и выходным переходниками, которые хорошо противостоят высоким температурам и дополнительно перераспределяют тепловую энергию. Толщина чугуна этих деталей – от 8 мм. Отверстия в патрубке переходника имеют диаметр 120 мм., позволяют устанавливать трубы по конденсату.

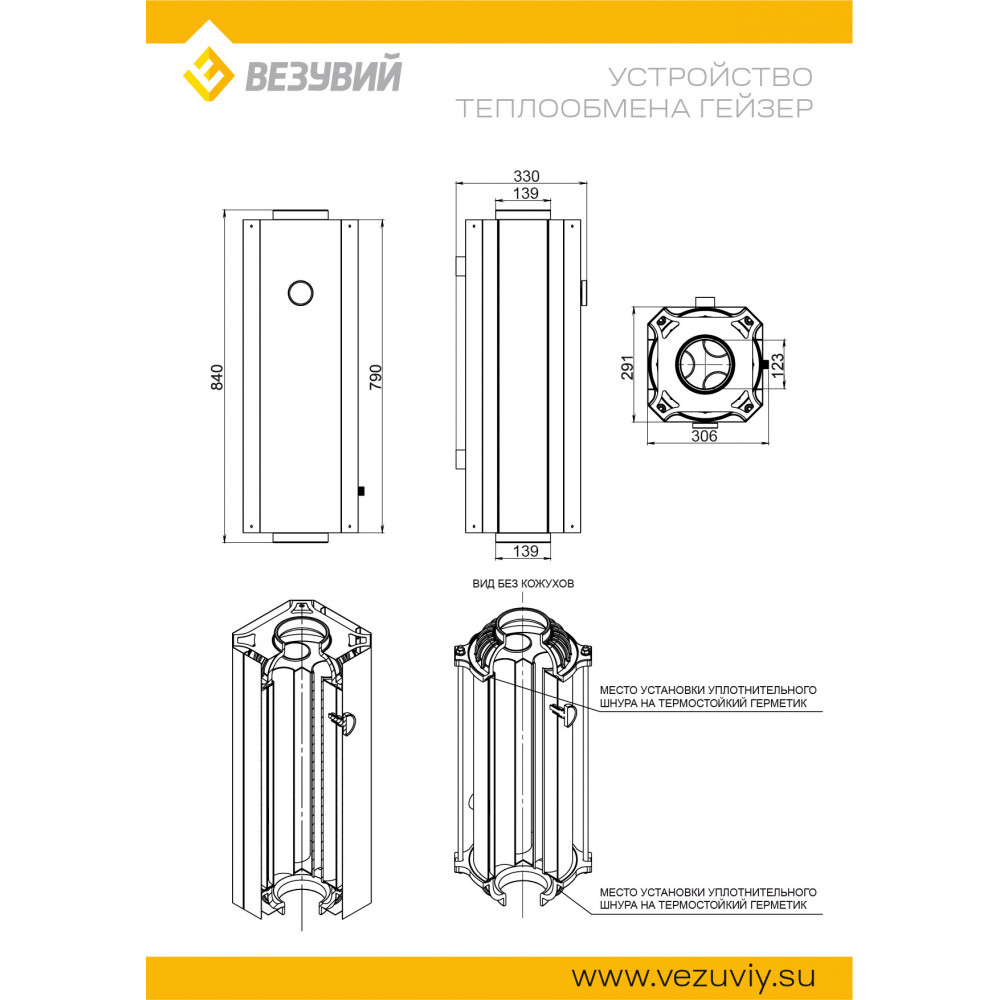

Соединение стального цилиндрического бака и чугунных переходников уплотняется термостойким шнуром на герметике.
По всей длине с внешней стороны бака устройства для теплообмена проходят длинные шпильки, стягивающие переходники и фиксирующие положение деталей. Шпильки крепятся болтовым соединением.
Для слива воды из системы предназначен сливной патрубок диаметром 1/2 дюйма.

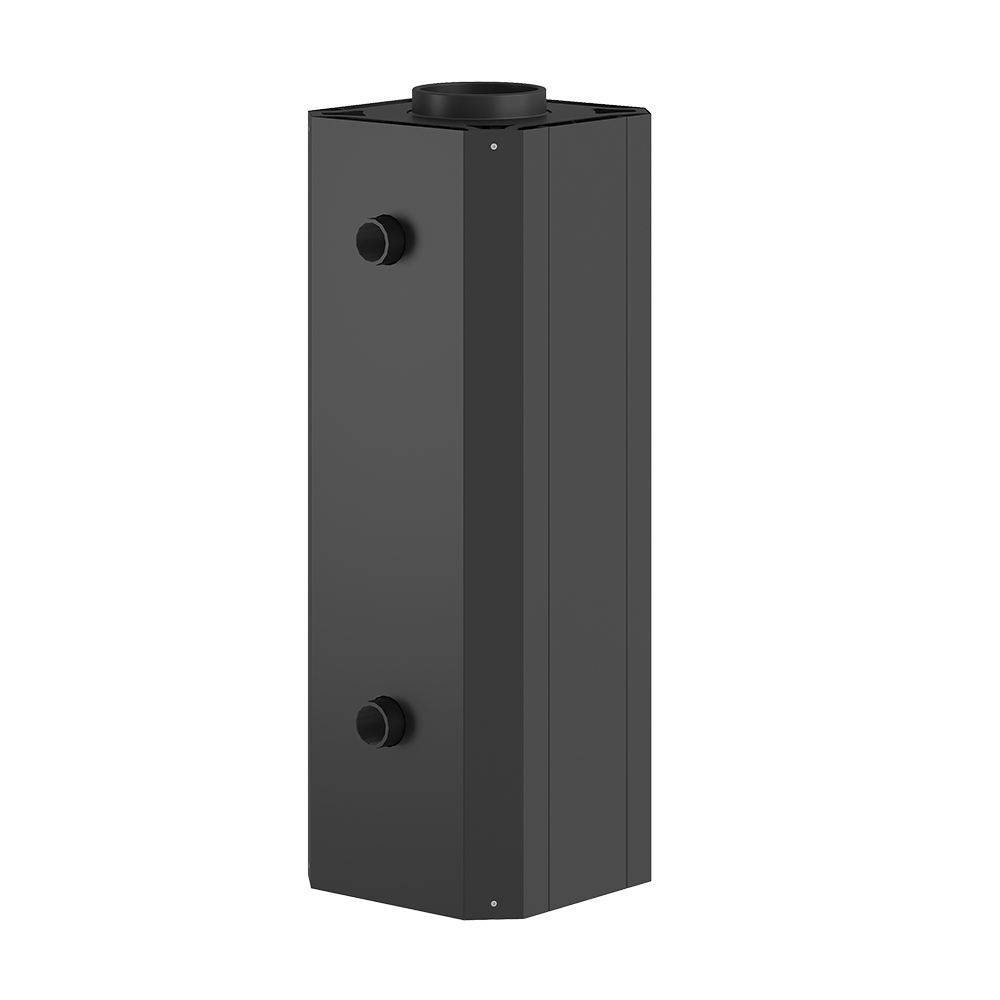

Внешний кожух устройства «Гейзер» покрыт устойчивой к внешним воздействиям порошковой эмалью и защищает пространство от жёсткого инфракрасного излучения.
Устройство теплообмена «Гейзер» не просто нагревает воду. Это изделие предотвращает перегрев дымохода, повышает КПД печи или печи-камина, предохраняет дом от пожара. Везувий «Гейзер» делает работу печи по-настоящему полезной, он хорошо справится с задачей нагрева воды для водяного отопления в дачном или небольшом загородном доме.
